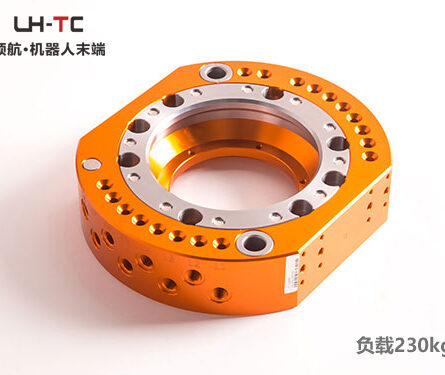

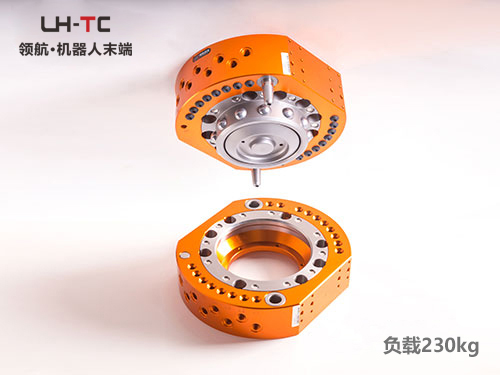

LTC-0200E
Цена по запросу
- Описание
- Доставка & Гарантия
- Технические Характеристики
Описание
Окончательные условия поставки и услуг определяются договором. Технические характеристики и изображения приведены для справки. Мы оставляем за собой право вносить изменения.
Гарантия от компании — 1 год.
Рекомендуемая нагрузка ≤ 230 кг
Усилие фиксации: 31458 Н Допустимый изгибающий момент: 2260 Н· м (статический) Допустимый крутящий момент: 2245 Н· м (статический)
Поставляется с 18 газовыми каналами PT1 /8, 2 модулями для расширения монтажной поверхности.
Подходит для погрузочно-разгрузочных работ, укладки на поддоны, сварки, полировки, удаления заусенцев и других применений.
Давление газа теряется и происходит самоблокировка, даже если основной диск случайно отсоединить, основной диск и инструментальный диск не будут разделены.
Дополнительный датчик блокировки/расцепления основного диска, датчик определения положения инструментального диска.
|
модель Модель |
Главная пластина |
LTC-0200EM |
|
Инструментальная пластина |
LTC-0200ET |
|
|
нагрузка Нагрузка |
Грузоподъемность |
230 кг |
|
Запирающее усилие (при давлении воздуха 0,49 МПа) Запирающее усилие |
31458N |
|
|
Статический допустимый изгибающий момент Допустимый статический момент |
2260Н· м | |
|
Статический допустимый крутящий момент Допустимый статический крутящий момент |
2245Н· м |
|
|
Размер и точность |
Размеры |
Φ198мм |
|
Комбинированная толщина при соединении |
103 мм |
|
|
Точность сброса положения Повторяемость положения |
±0,02 мм |
|
|
Давление воздуха для работы |
0,4~0,8Мпа |
|
|
Запирающий механизм Запирающий механизм |
Фиксирующий стальной шарик |
|
|
Текстура материала |
Корпус основной корпус |
Алюминиевый сплав алюминиевый сплав |
|
Запирающий механизм Запирающий механизм |
Легированная сталь |
|
|
Рабочая среда |
Температура окружающей среды |
0-60℃ |
|
Влажность окружающей среды |
0-95% |
|
|
Вес продукта Вес |
Главная сторона |
6,27 кг |
|
Сторона инструмента сторона инструмента |
2,96 кг |
|
|
Воздушный соединитель |
Пневматический порт |
18 x PT1/8 |
|
Максимальное выдерживаемое давление Max pressure |
0,8Мпа |
|
