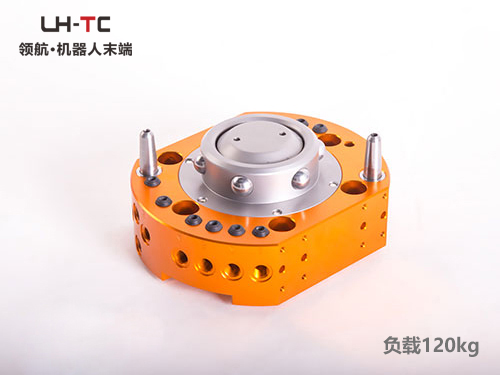

LTC-0120C
Цена по запросу
- Описание
- Доставка & Гарантия
- Технические Характеристики
Описание
Окончательные условия поставки и услуг определяются договором. Технические характеристики и изображения приведены для справки. Мы оставляем за собой право вносить изменения.
Гарантия от компании — 1 год.
Рекомендуемая нагрузка ≤ 120 кг
Усилие фиксации: 15407 Н Допустимый изгибающий момент: 842 Н · м (статический) Допустимый крутящий момент: 1200Н· м (статический)
Поставляется с 10 газовыми каналами PT1 /8, 2 модулями для расширения монтажной поверхности
Подходит для погрузочно-разгрузочных работ, укладки на поддоны, сварки, полировки, удаления заусенцев и других применений.
Давление газа теряется и происходит самоблокировка, даже если основной диск случайно отсоединить, основной диск и инструментальный диск не будут разделены.
Дополнительный датчик блокировки/расцепления основного диска, датчик определения положения инструментального диска.
|

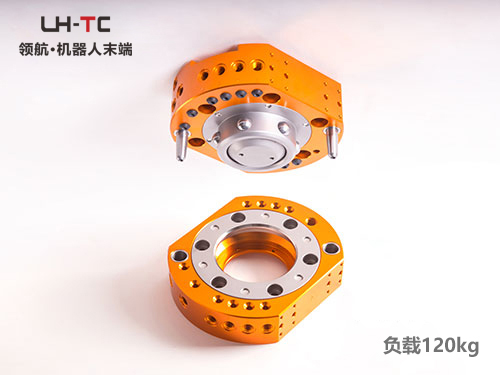

модель Модель |
Главная пластина |
LTC-0120СМ |
|
Инструментальная пластина |
LTC-0120CT |
|
|
нагрузка Нагрузка |
Грузоподъемность |
120 кг |
|
Запирающее усилие (при давлении воздуха 0,49 МПа) Запирающее усилие |
15407N |
|
|
Статический допустимый изгибающий момент Допустимый статический момент |
842Н· м |
|
|
Статический допустимый крутящий момент Допустимый статический крутящий момент |
1200Н· м |
|
|
Размер и точность |
Размеры |
Φ168мм |
|
Комбинированная толщина при соединении |
83 мм |
|
|
Точность сброса положения Повторяемость положения |
±0,02 мм |
|
|
Давление воздуха для работы |
0,4~0,8Мпа |
|
|
Запирающий механизм Запирающий механизм |
Фиксирующий стальной шарик |
|
|
Текстура материала |
Корпус основной корпус |
Алюминиевый сплав алюминиевый сплав |
|
Запирающий механизм Запирающий механизм |
Легированная сталь |
|
|
Рабочая среда |
Температура окружающей среды |
0-60℃ |
| Влажность окружающей среды | 0-95% | |
| Вес продукта вес | Главная сторона | 2,28 кг |
| Сторона инструмента сторона инструмента | 1,58 кг | |
| Воздушный соединитель воздушный соединитель |
Пневматический порт | 10 x PT1/8 |
|
Максимальное выдерживаемое давление Max pressure |
0,8Мпа |
|
