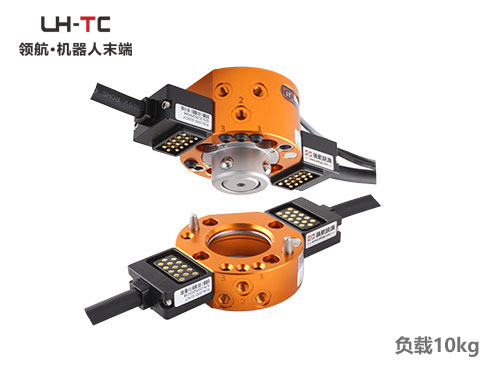

LTC-0010E
Цена по запросу
- Описание
- Доставка & Гарантия
- Технические Характеристики
Описание
Окончательные условия поставки и услуг определяются договором. Технические характеристики и изображения приведены для справки. Мы оставляем за собой право вносить изменения.
Гарантия от компании — 1 год.
Рекомендуемая нагрузка ≤10 кг
Усилие фиксации: 1193 Н Допустимый изгибающий момент: 26,5 Н · м (статический) Допустимый крутящий момент: 35,7 Н· м (статический)
Поставляется с 4 газовыми каналами M5, 2 модулями для расширения монтажной поверхности
Подходит для сборки, погрузочно-разгрузочных работ и других применений
Давление газа теряется и происходит самоблокировка, даже если основной диск случайно отсоединить, основной диск и инструментальный диск не будут разделены.
Дополнительный датчик блокировки/расцепления основного диска, датчик определения положения инструментального диска.
|
модель Модель |
Главная пластина |

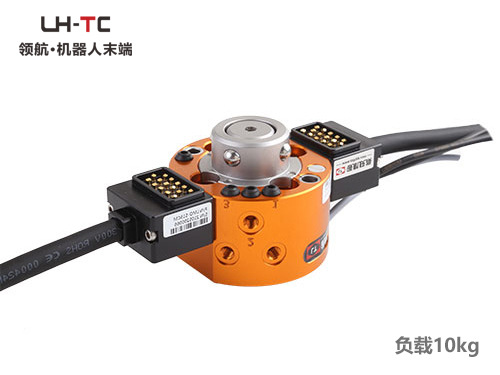

LTC-0010EM |
|
Инструментальная пластина |

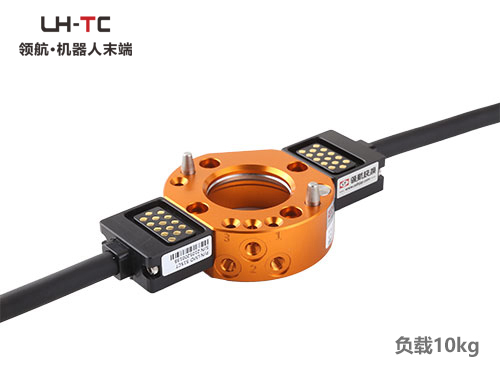

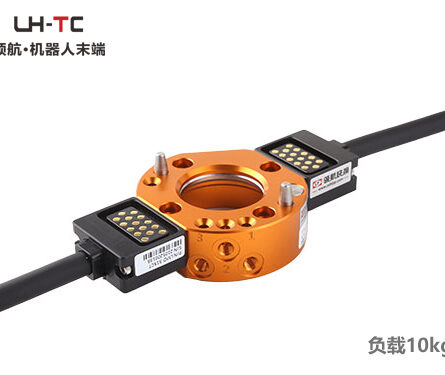

LTC-0010ET |
|
|
нагрузка Нагрузка |
Грузоподъемность |
10 кг |
|
Запирающее усилие (при давлении воздуха 0,49 МПа) Запирающее усилие |
1193Н |
|
|
Статический допустимый изгибающий момент Допустимый статический момент |
26,5 Н · м |
|
|
Статический допустимый крутящий момент Допустимый статический крутящий момент |
35,7 Н · м |
|
|
Размер и точность |
Размеры |
Φ60 Мм |
|
Комбинированная толщина при соединении |
55 мм |
|
|
Точность сброса положения Повторяемость положения |
±0,02 мм |
|
|
Давление воздуха для работы |
0,4~0,8Мпа |
|
|
Запирающий механизм Запирающий механизм |
Фиксирующий стальной шарик |
|
|
Материал |
Корпус основной корпус |
Алюминиевый сплав алюминиевый сплав |
|
Запирающий механизм Запирающий механизм |
Легированная сталь |
|
|
Рабочая среда |
Температура окружающей среды |
0-60℃ |
|
Влажность окружающей среды |
0-95% |
|
|
Вес продукта вес |
Главная сторона |
0,33 кг |
|
Сторона инструмента сторона инструмента |
0,09 кг |
|
|
Воздушный соединитель |
Пневматический порт |
4 x M5 |
|
Максимальное выдерживаемое давление Max pressure |
0,8Мпа |
|
